MES(制造执行系统)的生产建模

MES(制造执行系统)是一个连接企业管理层和生产现场的桥梁,通过实时数据采集、分析和监控,帮助企业实现生产过程的优化和精细化管理。而生产建模则是MES中的一个重要组成部分,它能够将整个生产流程分解为各个步骤,并通过建立模型来提高生产效率和质量。生产建模是MES运行管理的基础,也是实现MES平台化、可配置、可重构的核心关键技术。今天,聊聊有关MES的生产建模。

 - 文章信息 -
本文引自公号:老谢聊智造。

01
MES有关的生产模型简述
在现代制造业中,制造执行系统(MES)扮演着至关重要的角色,它负责管理和监控生产过程中的各个环节。而生产模型作为MES系统的基石之一,与生产有关的杠一般包括工厂模型、产品模型和过程模型,这些模型对于提高生产效率和产品质量起着关键作用。

01 / 工厂模型
工厂模型是MES系统中的一个核心概念,它描述了整个生产系统的结构和组织。通过工厂模型,可以清晰地看到各个车间、生产线以及设备之间的关系和连接方式。工厂模型不仅包括了物理布局,还包括了人员分配、作业流程等信息。通过工厂模型,生产管理者可以实时监控生产状况,做出及时调整,提高生产效率。

02 /  产品模型
产品模型则是描述了工厂所生产的具体产品的信息,包括产品的属性、规格、材料清单(BOM)、工艺路线等。通过产品模型,可以确保每个产品都按照标准流程生产,避免因为人为错误导致的质量问题。同时,产品模型也为追溯提供了重要依据,一旦出现质量问题,可以快速定位到具体产品并进行召回处理。

03 / 过程模型
过程模型则是描述了生产过程中的各个环节和步骤,通过定义好的过程模型,可以确保所有产品都按照同样的流程生产。而且,在过程模型中还可以定义各种检验点和质量标准,保证产品质量符合要求。通过过程模型,生产管理者可以实时监控生产进度,及时发现问题并加以解决。

总的来说,MES系统中的生产模型为企业提供了一个清晰的生产框架,帮助管理者更好地监控和管理生产活动。只有建立完善的生产模型,企业才能在激烈的市场竞争中脱颖而出。

02

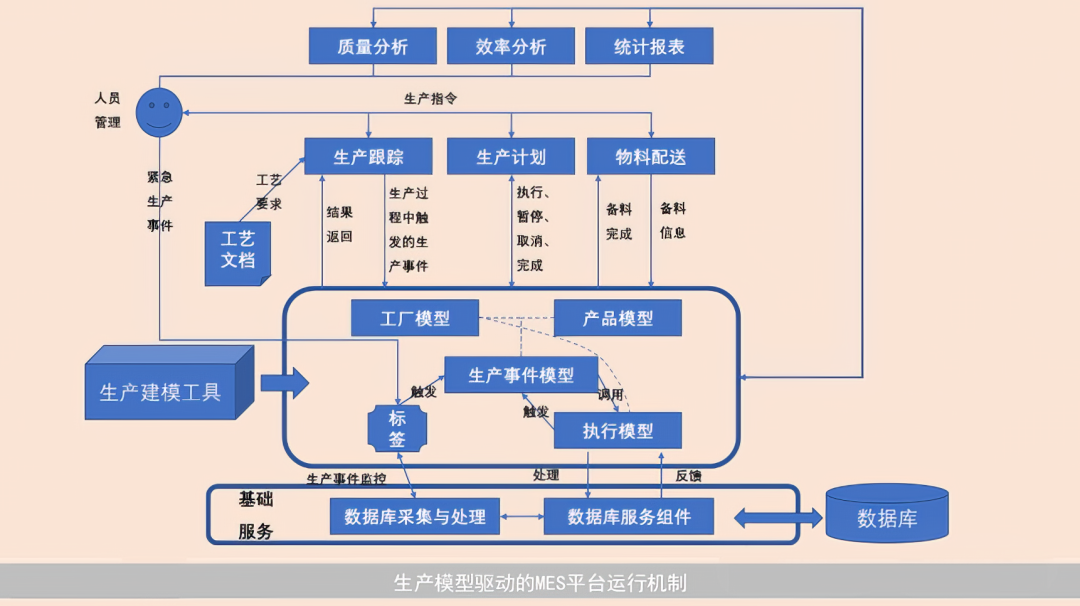

MES生产模型平台运行机制
MES通过建模后以事件为驱动的平台运行机制,能够有效地管理和监控生产过程。MES生产模型平台的运行流程一般包括生产建模、计划下达、任务执行等各个关键步骤。



01 / 生产模型建立
在MES系统中,首先需要建立生产模型,即将实际生产过程抽象成数据模型。生产模型包括工艺流程、物料清单、设备信息等,通过这些信息,系统可以准确地模拟整个生产过程。

02 / 计划接收与任务下达
根据客户需求或市场订单,MES系统会接收生产计划,并将其转化为具体的生产任务。任务下达涉及到资源分配、作业优先级等问题,系统会根据设定的规则自动完成任务调度。

03 / 触发生产事件
一旦生产任务下达,相关生产事件就会被触发。生产事件可以是设备状态改变、物料到位等,这些事件会影响生产进程的顺利进行。

04 / 执行业务流程
在触发生产事件后,MES系统会根据预设的业务流程来执行相应的操作。例如,根据工艺路线指导作业员操作,控制设备运行,确保生产过程按照计划有序进行。

05 / 监测生产事件
在生产过程中,MES系统会不断监测各种生产事件的发生情况,及时反馈到系统中。通过实时监测,可以及时调整生产进程,确保生产效率和质量。

通过以上步骤,MES生产模型平台能够实现对生产过程的全面控制和管理,提高生产效率,降低成本,增强企业竞争力。
03
生产过程中的事件模型介绍
在制造执行系统(MES)中,事件模型是一个重要的概念,它涵盖了生产过程中各种关键事件的定义和处理。常见的事件模型,包括计划事件(EP)、加工事件(EW)、物料事件(EM)、设备事件(EE)、工艺事件(ET)和报警事件(EA)等。

01 / 计划事件(EP)
计划事件是指在生产过程中制定生产计划、排程等相关活动所触发的事件。这些事件通常包括生产订单下达、工单开始/结束、优先级调整等。MES通过捕获和处理这些计划事件,可以确保生产计划的准确执行,提高生产效率。

02 / 加工事件(EW)
加工事件是指与产品加工过程相关的事件,例如产品开始加工、加工完成、质量检测通过等。通过监控和记录加工事件,MES可以实时掌握生产进度,及时发现和解决生产过程中的问题。

03 / 物料事件(EM)
物料事件涉及到生产过程中的物料流动,包括物料到达、投料、出料、库存变更等。MES通过跟踪物料事件,实现物料的精准管理和追溯,确保生产过程中物料的正常使用。

04 / 设备事件(EE)
设备事件指生产设备在运行过程中发生的事件,如设备启动、停机、故障报警等。MES通过监控设备事件,实现设备状态的实时监控与分析,以保障设备的正常运行和维护。

05 / 工艺事件(ET)
工艺事件涉及到生产过程中的工艺参数变化和调整,如温度、压力、速度等。MES通过记录和分析工艺事件,帮助企业优化生产工艺,提高产品质量和生产效率。

06 / 报警事件(EA)
报警事件是指生产过程中出现异常情况时触发的事件,如生产超时、质量异常、安全风险等。MES通过实时监测和处理报警事件,及时采取措施防范和应对生产风险,确保生产安全和稳定。



综上所述,MES生产过程模型中的事件模型涵盖了生产过程中各个环节的关键事件,通过对这些事件的监控、分析和处理,实现了生产过程的自动化、数字化和智能化管理。企业可以根据实际情况,结合MES系统,精细化管理生产过程,提升整体生产效率与质量水平。
